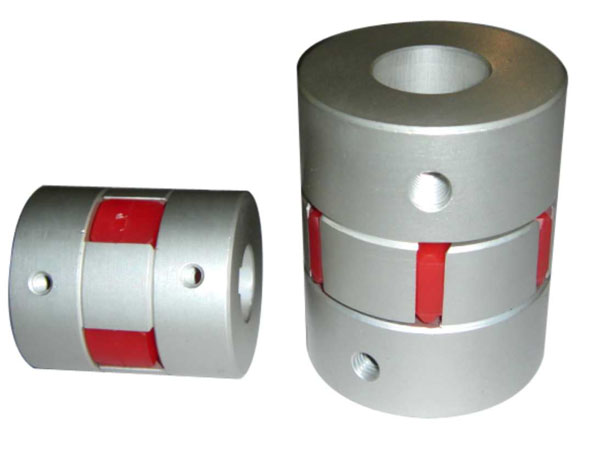

铝合金星型联轴器
发布时间:2017/7/17   点击次数:0 次

梅花联轴器主要有两种类型,一种是传统的直爪型的,另一种是曲面(内凹)爪型的零间隙联轴器。传统的直爪型梅花联轴器不适合用在精度很高的伺服传动应用中。零间隙爪型梅花联轴器是在直爪型的基础上演变而来的,但不同的是其设计能适合伺服系统的应用,常用于联接伺服电机、步进电机和滚珠丝杆。曲面是为了减少弹性梅花间隔体的变形和限制高速运转时向心力对它的影响。零间隙爪型联轴器由两个金属轴套(通常采用铝合金材质,也可以提供不锈钢材质)和一个梅花弹性间隔体结合而成。梅花弹性间隔体有多个叶片分支,像滑块联轴器一样,它也是通过压挤来使梅花弹性间隔体和两边的轴套吻合,并以此保证了其零间隙性能。与滑块联轴器不同的是,梅花联轴器是通过压挤传动的而滑块联轴器是通过剪力传动的。在使用零间隙爪型联轴器时,使用者一定要注意不能超过生产商给出的弹性元件的最大承受能力(保证零间隙的前提下),否则梅花弹性间隔体将会被压扁变形失去弹性,预加负荷消失,导致失去零间隙的性能,还可能在发生严重的问题后使用者才会发现。

梅花联轴器具有很好的平衡性能和适用于高转速应用(最高转速可达30000转/分钟),但不能处理很大的偏差,尤其是轴向偏差。较大的偏心和偏角会产生比其他伺服联轴器大的轴承负荷。另一个值的关注的问题是梅花联轴器的失效问题。一旦梅花弹性间隔体损坏或失效,扭矩传递并不会中断,同时两轴套的金属爪啮合在一起继续传递扭矩,这很可能会导致系统出现问题。根据实际应用选择合适的梅花弹性间隔体材料是本联轴器的一大优势,上海昕德科技发展有限公司可提供各种弹性材料的梅花间隔体,不同的硬度和温度承受力,让客户选择合适的材料满足实际应用的性能标准。

梅花弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪牙之间,已实现两半联轴器的连接。具有补偿两轴相对偏移、减振、缓冲,径向尺寸小,结构简单,不用润滑,承载能力较高,维护方便等特点,但更换弹性元件时两半联轴器需沿轴向移动。适用于连接两同轴线,起动频繁,正反转变化,中低速中小功率,传动轴系,要求工作可靠性高的场合,不适用于重载及轴向尺寸受限制,更换弹性元件后两轴线对中困难的场合。

梅花弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度 -35℃~+80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min。梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。

   梅花联轴器具有以下特点:联轴器无需润滑,维护方便工作量少,可连续长期运行。高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠。工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。具有较大的轴向、径向和角向补偿能力。结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。
